Reflow fou

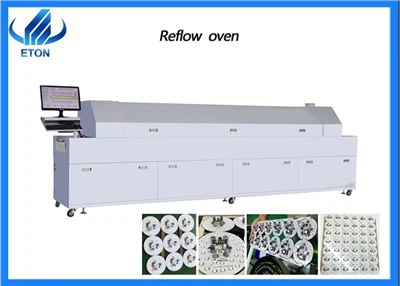

Ki sa ki Reflow Oven
Reflow fou yo se aparèy chofaj elektwonik ki itilize pou monte konpozan elektwonik sou tablo sikwi enprime (PCB) lè l sèvi avèk teknoloji sifas mòn (SMT). Endistri manifakti elektwonik kenbe SMT kòm yon estanda endistri akòz avantaj li ofri nan konstriksyon ki pi senp nan aparèy elektwonik. Reflow fou yo varye nan gwosè ak kalite. Komèsyal reflow fou yo varye nan pri soti nan dè milye a dè dizèn de milye de dola. Opsyon pou konstwi fou reflow endijèn diminye depans yo; sepandan, li tou limite tou de fonctionnalités ak durability.
Envansyon nan fou a reflow rezoud pwoblèm nan nan konsomasyon tan twòp ki enplike nan manyèlman soude eleman elektwonik nan tablo sikwi enprime. Fou reflow modèn konveksyon prezante efikasite transfè tèmik segondè, sa ki pèmèt pou pwofil pi kout ak plis konsistan, menm chofaj konpare ak modèl pi bonè.
Avantaj nan fou Reflow
Kontwòl tanperati egzak
Plis zòn tanperati pèmèt pou kontwòl pi rafine sou pousantaj chofaj ak refwadisman pandan pwosesis la soude. Precision sa a asire ke konpozan yo soude kòrèkteman san yo pa domaje pati sansib oswa PCB.
Inifòm chofaj

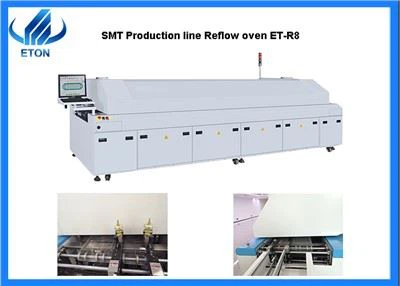

Avèk 10 zòn tanperati, distribisyon chalè ka trè inifòm, diminye risk pou estrès tèmik sou eleman ak PCB. Sa a ede anpeche domaj tankou jwenti soude fann oswa delaminating.
Versatile
Diferan konpozan ak PCB yo ka mande pou pwofil soude espesifik. Èske w gen plis zòn tanperati pèmèt pou pi gwo fleksibilite nan kreye pwofil koutim adapte divès bezwen soude.
Kontwòl pwosesis amelyore
Chak zòn ka kontwole, kontwole, ak ajiste poukont li jan sa nesesè, bay kontwòl pwosesis pi sere ak rezilta konsistan. Sa a minimize domaj ak amelyore kalite pwodwi an jeneral.
Efikasite enèji
Kontwòl amelyore sou faz chofaj ak refwadisman yo ka lakòz ekonomi enèji lè yo optimize eleman chofaj yo epi redwi konsomasyon pouvwa ki pa nesesè.
Diminye D '
Yon pi gwo kantite zòn tanperati ka diminye tan ki nesesè pou tranzisyon tanperati, sa ki pèmèt sik pwodiksyon pi vit ak diminye tan an.
Poukisa Chwazi Nou
Komèsyal mache
Nou gen yon gwo pati nan mache nan Etazini, Kore di, peyi Zend, Almay, ak Latiki, osi byen ke nan plis pase 20 lòt peyi. Enjenyè lokal nou yo nan peyi Zend (Delhi, Mumbai, ak Daman), Latiki, peyi Lejip, ak lòt kote bay gwo konvenyans.
Patant Teknoloji
Nou konsantre sou devlopman teknoloji pwofesyonèl ak efikas ak inovasyon. Nou kenbe 9 patant envansyon, 112 patant pratik, ak 12 copyright lojisyèl. Anplis de sa, ETON te envante machin otomatik ki pi rapid pou chwazi ak plas la, ki kapab yon vitès 250,000 CPH.
Sètifika nou yo
Nou gen plizyè sètifika enpòtan, ki gen ladan sètifika CE, sètifika CCC, ak sètifika SIRA. Chak nan sètifika sa yo demontre angajman nou an nan bon jan kalite ak sekirite.
Sèvis nou yo
ETON ofri sèvis konplè: pre-sale, sou-sale, apre-sale, ak sipò teknik. Ekip sèvis pwofesyonèl nou an gen eksperyans rich pou asire nou adrese kesyon kliyan nou yo. Nou toujou fè efò pou bay pi bon sipò pou ou!
Kalite fou Reflow
Fou enfrawouj (IR).
Fou enfrawouj chofe asanble PCB la lè l sèvi avèk radyasyon enfrawouj. Metòd chofaj trè efikas sa a dirèkteman transfere enèji nan keratin soude ak konpozan, sa ki lakòz yon pwosesis chofaj rapid. Sepandan, fou IR ka lakòz chofaj inegal akòz karakteristik absòpsyon diferan materyèl, ki ka mennen nan varyasyon tanperati atravè asanble PCB la. Fou enfrawouj yo anjeneral mwens chè pase fou konveksyon men yo mwens souvan itilize nan manifakti elektwonik modèn akòz potansyèl la pou chofaj inegal.
Fou konveksyon
Fou konveksyon itilize lè chofe pou transfere chalè nan asanble PCB la. Fou sa yo ka plis klase an de sous-kategori: fòse lè konveksyon ak vapè faz reflow fou. Fòse lè konveksyon fou yo sèvi ak fanatik yo sikile lè cho alantou PCB asanble a, bay chofaj inifòm ak minimize risk pou varyasyon tanperati. Fou reflow faz vapè yo sèvi ak yon mwayen transfè chalè, tankou yon likid espesyalize ak yon gwo pwen bouyi, pou chofe PCB asanble a respire. Lè likid la vaporize, li transfere chalè nan asanble PCB la, sa ki lakòz yon pwosesis chofaj trè kontwole ak inifòm. Fou konveksyon yo jeneralman pi chè pase fou IR men yo bay kontwòl tanperati siperyè e menm chofaj, sa ki fè yo chwa pi pito pou manifakti elektwonik modèn.
Ki jan yo chwazi yon fou Reflow
Gade nan aparans la ak volim.
Reflow fou se sifas soude atravè aksyon tanperati ki wo. Pi long PCB a rete nan fou a reflow, se pi bon efè soude a pral. Se poutèt sa, pi gwo volim nan machin nan fou reflow, pi long la zòn nan chofaj.
Gade tank anndan an.
Apre amelyorasyon pwosesis pwodiksyon ak inovasyon kontinyèl, fou domestik reflow te deja posede yon fondasyon teknik konsiderab, men pri a nan yon pwodwi ki byen fèt yo dwe ogmante, tankou revètman nan gwo founo dife! Pls tanpri gade anba ETA Lyra reflow fou enteryè tank foto.
Gade nan pati chofaj la.
Jis leve kouvèti a epi louvri gwo fou a. Ou ka wè eleman chofaj la. Anjeneral, ti ak ekonomik fou reflow limite pa gwosè a ekstèn, lè l sèvi avèk tib chofaj jenere chalè. Gen de kalite tib chofaj: youn ak koule chalè ak lòt la ak baton poli.
Gade nan sitiyasyon an transmisyon ak transpò.
Pwosesis fou reflow la byen fèt. Nan operasyon, senti may la trè estab epi li pa souke. Si transporteur a vibre, li pral lakòz domaj soude tankou deplasman jwenti soude, pon sispansyon, ak soude frèt.
Akòz bezwen an nan miniaturization kontinyèl nan tablo PCB elektwonik, aparans nan fèy ak eleman, metòd la soude tradisyonèl pa te kapab satisfè bezwen yo. Nan asanble ibrid entegre tablo sikwi te adopte soude reflow la, konpozan soude asanble sitou kondansateur chip, induktè chip, tranzistò SMT ak dyod elatriye, ak devlopman nan SMT amelyorasyon nan teknoloji antye, Aparisyon nan yon varyete de konpozan SMT nan konpozan SMT, kòm yon pati nan SMT teknoloji reflow soude pwosesis teknoloji ak ekipman yo te elaji nan yon korespondan aplikasyon li yo ap vin pi plis ak plis lajman, prèske yo te aplike nan jaden an nan tout pwodwi elektwonik.
Reflow soude se reyalize koneksyon an mekanik ak elektrik ant fen a soude oswa PIN nan konpozan asanble sifas yo ak pad la soude PCB pa remelting soude a keratin predistributed sou pad la soude PCB. Soudage reflow se soude eleman yo sou tablo PCB la, ak soude reflow se soude sifas monte aparèy yo. Reflow soude baze sou wòl koule lè cho sou jwenti soude, flux koloidal nan yon koule lè tanperati ki wo fiks anba reyaksyon fizik la pou reyalize SMD soude; Yo rele sa "reflow soude" paske gaz la sikile nan soude a pou pwodwi tanperati ki wo pou rezon soude.
Aplikasyon nan keratin soude
Soude keratin, yon melanj de patikil alyaj soude ak flux, aplike nan kousinen yo sou PCB a kote eleman yo pral tache.
Plasman konpozan
Konpozan ki monte sifas, tankou rezistans, kondansateur, sikui entegre, ak lòt pati elektwonik, yo mete sou keratin soude sou PCB la.
Prechofaj
PCB a ak eleman yo piti piti chofe nan fou a reflow. Etap prechofaj sa a ede retire nenpòt imidite oswa solvang nan keratin nan soude epi prepare asanble a pou soude.
Soude
Kòm asanble a ap pwogrese nan fou a reflow, li pase nan zòn tanperati diferan. Evantyèlman, li rive nan zòn nan reflow, kote keratin nan soude fonn epi fòme yon koneksyon an sekirite ant konpozan kondwi / kousinen yo ak PCB la.
Refwadisman
Apre soude, asanble a kontinye ap deplase nan zòn refwadisman fou a, sa ki pèmèt soude a solidifye epi kreye koneksyon elektrik.
Senk etap yo nan yon fou Reflow
Premye etap la ak pi long se pre-chofaj nan kous la, ki mande pou pote li jiska yon tanperati bay tou dousman. Distribisyon chalè a dwe inifòm, oswa tablo a ta ka defòme. Etap sa a ka dire plizyè minit, paske tanperati a ogmante sèlman apeprè 3-5 degre Fahrenheit pou chak segonn.
Lè w rive nan pwen prechofaj ou vle a, tablo a pase nan dezyèm chanm lan pou yon tranpe tèmik nan tanperati sa a, pou 60-120 segonn. Sa a asire menm distribisyon chalè, osi byen ke aktive pwodwi chimik nan keratin nan soude ki anpeche soude a soti nan vire nan microbeads, ki li otreman ta.
Kè a nan pwosesis la soude reflow k ap pase isit la, kote tablo sikwi a rapidman chofe nan tanperati maksimòm yo konplètman fonn soude a ak kosyon li nan tablo sikwi a. Plizyè metòd chofaj ka itilize isit la, byenke boulanjri konveksyon konvansyonèl toujou pi komen an.
Katriyèm chanm lan refwadi tablo a byen vit, desann nan tanperati 86 degre Fahrenheit. Refwadisman an pi rapid pase chofaj la, kòm refwadisman rapid ankouraje soude a fòme nan yon estrikti cristalline ki kreye yon kosyon siperyè ak tablo ki kache a.
Se pa tout sant fabrikasyon yo genyen yon pwosesis lave, men yo ta dwe - li kounye a souvan aksepte pa ajans estanda tankou IPC la. Pifò fòm keratin soude kite yon rezidi chimik, menm sa yo konsidere kòm "pa gen pwòp." Anplis de sa, gravye mikwoskopik te kapab fè wout li sou tablo a pandan pwosesis fabrikasyon an.
Fou Reflow: Karakteristik kle ak Konsiderasyon
01
Kontwòl pwofil tanperati
Fou Reflow ofri kontwòl tanperati egzak atravè plizyè zòn chofaj, sa ki pèmèt manifaktirè yo kreye pwofil tanperati Customized pou kostim diferan kole soude, konpozan, ak desen PCB.
02
Kontwòl atmosfè
Gen kèk fou reflow bay opsyon pou kontwole atmosfè anndan fou a, tankou pa entwodwi gaz nitwojèn. Sa a ka ede diminye oksidasyon ak amelyore kalite jwenti soude, patikilyèman pou konpozan sansib oswa pwosesis soude san plon.
03
Kontwòl vitès CONVEYOR
Vitès sistèm transporteur a ka ajiste pou optimize pwosesis la soude, asire chofaj apwopriye, tan adekwa nan chak zòn, epi evite domaj tankou tombstoneing oswa soude bridging.
04
Profilage tèmik
Manifakti yo souvan itilize sistèm profilage tèmik pou kontwole ak analize karakteristik tanperati PCB yo pandan y ap pase nan fou reflow la. Done sa yo ede asire konsistans pwosesis, idantifye pwoblèm potansyèl yo, ak optimize pwofil reflow la pou amelyore kalite jwenti soude.
Soude keratin
Aplike keratin soude sou tablo a ki mande pou soude. Sèlman ajoute keratin soude nan zòn sa yo ki nesesè pou soude. Ou ka itilize yon mask soude ak yon machin kole soude pou aplike sèlman nan zòn ki nesesè yo.
Chwazi epi mete
Aplike keratin soude a sou tablo a epi mete eleman ou bezwen yo. Si ou bezwen presizyon ak plasman manyèl se pa yon opsyon, sèvi ak yon machin pick and place.
Reflow soude etap
Etap soude reflow la konsiste de plizyè etap endividyèl akòz chanjman tanperati yo. Byen kontwole tanperati a nan tinèl la reflow pral asire jwenti yo soude yo byen tache. Gen kat etap yo itilize, jan sa a
Prechofe
Pote tablo a nan tanperati ki nesesè yo. Si ou aplike twòp chalè, tablo a ka konpwomèt pa estrès tèmik. Lè w ap itilize soude enfrawouj, to ogmantasyon tanperati a se ant 2 ak 3 degre Sèlsiyis. Nan kèk okazyon, pousantaj ogmantasyon tanperati, desann nan yon degre pou chak Sèlsiyis, ka itilize.
Tranpe tèmik
Pwochen etap sa a se lè tanperati tablo a antre nan zòn nan tranpe tèmik. Tanperati konsève isit la pou tout zòn yo chofe egalman, ak lòt la se retire keratin nan soude. Efè lonbraj ka parèt si chalè a pa konsève.
Reflow
Reflow rive lè ou reyalize tanperati ki pi wo a soude, ki se ant 240 ak 250 degre Sèlsiyis pou yon soude Pb-Free (Sn/Ag). Lè sa a, soude a fonn pou kreye jwenti soude. Pwosesis reflow sa a enplike nan flux diminye yon tansyon sifas kote metal la rantre. Sa a akonpli yon kosyon métallurgique ak pèmèt poud nan soude endividyèl konbine ak fonn.
Refwadisman
Refwadisman rive jis apre pwosesis reflow la nan yon fason ki pa domaje oswa mete estrès sou tablo a ak eleman yo. Lè yo fini, refwadisman apwopriye anpeche depase fòmasyon entèmetalik oswa chòk tèmik. Tanperati tipik sa yo ta dwe soti nan 30-100 degre Sèlsiyis. Tanperati sa yo kreye yon vitès refwadisman rapid pou kreye yon soude an sekirite epi bay yon jwenti mekanikman an sekirite.
Reflow fou
Reflow fou yo se gwo machin pou itilize ak pwodiksyon PCB asanble. Anpil varyete fou reflow bay kapasite soude pou tou de gwo ak ti asanble. Pou zòn pwototip ak rivork, pi piti machin reflow ka itilize. Fou yo travay byen nan pi piti zòn travay akòz konsepsyon yo.
PCB / Konpozan konsepsyon anprint
Konsepsyon anprint PCB/Eleman an enfliyanse kijan asanble a reflue. Gwosè tren yo konekte ak yon anprint eleman. Se dezekilib tèmik kreye lè yon bò nan anprint eleman an se yon gwosè diferan. Balanse kòb kwiv mete ka rive lè desen PCB itilize pi gwo zòn kwiv. Pou ede pwosesis fabrikasyon an, PCB a ka mete nan yon panèl, men sa ka mennen nan yon move balans nan kwiv.
Prekosyon Sekirite Lè w ap itilize Fou Reflow la
Mete rad travay pwoteksyon sekirite
Asire w itilize rad travay pwoteksyon sekirite lè w ap opere oswa kenbe ekipman yo.
Kouran ak ekipman pou lè pou antretyen
Anvan ou fè antretyen, koupe ekipman an ak koupe ekipman pou lè a.
Estabilite pandan transpò
Pandan transpò, pran prekosyon pou anpeche tranbleman ak vibrasyon, paske mouvman toudenkou ka domaje ekipman an.
Pa gen anilasyon abitrè switch sekirite
Evite abitrèman anile switch sekirite a oswa konpwomèt karakteristik sekirite machin nan.
Aderans ak etikèt avètisman yo
Peye anpil atansyon sou tout etikèt avètisman epi evite deplase yo owaza sou ekipman an.
Entèdiksyon nan operasyon ak defo
Ekipman an pa ta dwe opere ak nenpòt defo oswa danje kache.
Fèmen pouvwa pou fil elektrik oswa dekoneksyon
Fèmen kouran an anvan ou fè nenpòt pwosedi fil elektrik oswa dekoneksyon.
Kouran desann ak dekoneksyon ploge pou mouvman ekipman yo
Anvan w deplase aparèy la, asire w ke pouvwa a etenn, epi dekonekte ploge kouran an.
Atansyon ak konpozan wo-vòltaj
Egzèsis anpil prekosyon ak konpozan wo-vòltaj nan fou seri ser reflow. Evite kontak dirèk pandan operasyon an pou anpeche domaj grav oswa lanmò.
Pwoteksyon pandan antretyen founo reflow
Materyèl izolasyon chalè a nan gwo founo dife a ekspoze sèlman pandan antretyen. Pran prekosyon pou evite respire fib epi respekte mezi sekirite, tankou itilizasyon mask pwoteksyon, gan ak rad travay.
Evite manyen pati k ap deplase yo
Evite manyen pati k ap deplase, tankou chenn, piyon, ak pouli pandan operasyon an. Pandan antretyen, okipe pati k ap deplase ak swen, epi asire pouvwa a koupe chak fwa sa posib.
Atansyon ak eleman chofaj
Fè atansyon pou evite kontak dirèk ak eleman chofaj la pou anpeche boule oswa lòt konsekans potansyèl yo.
Ki tandans ak direksyon devlopman nan fou Reflow nan mache a
Amelyore inifòmite tèmik
Youn nan karakteristik ki pi kritik nan pèfòmans nan fou reflow se inifòmite tèmik. Avansman nan teknoloji fou te mennen nan pi bon distribisyon chalè nan chanm lan, ki asire bon jan kalite soude ki konsistan atravè tout PCB la. Manifakti yo ap kontinye amelyore teknoloji chofaj yo pou yo rive kontwole tanperati ki pi egzak, ki enpòtan anpil pou konpozan elektwonik yo itilize jodi a de pli zan pli konplèks ak miniaturize.
Entegrasyon teknoloji entelijan
Entegrasyon teknoloji entelijan ap vin komen nan fou reflow, sa ki pèmèt karakteristik tankou siveyans an tan reyèl ak kontwòl sou pwosesis la soude. Fou entelijan sa yo ekipe ak detèktè ak teknoloji konekte ki pèmèt pou fè dyagnostik, ajisteman, ak analiz done aleka. Sa a pa sèlman amelyore fyab la ak efikasite nan pwosesis la soude, men tou ede diminye D 'ak depans antretyen.
Konsantre sou efikasite enèji
Efikasite enèji se yon tandans enpòtan nan tout endistri yo, ak mache reflow fou a pa gen okenn eksepsyon. Nouvo modèl yo fèt pou konsome mwens pouvwa pandan y ap kenbe pèfòmans segondè. Sa a reyalize atravè amelyorasyon nan izolasyon, eleman chofaj pi efikas, ak lojisyèl avanse ki optimize pwofil chofaj la selon kondisyon espesifik chak pcb. Enèji-efikas fou reflow pa sèlman diminye depans operasyon yo, men tou kontribye nan yon pi piti anprint anviwònman an.
Pwosesis soude san plon ak vèt
Règleman anviwònman yo ak demann lan ogmante pou pwosesis manifakti vèt yo te mennen nan adopsyon de materyèl soude san plon. Reflow fou yo dwe kapab rive nan pi wo tanperati ki nesesè pou soude san plon koule kòrèkteman. Kontinwe, manifaktirè yo ap devlope fou ki ka opere nan tanperati ki pi wo sa yo san yo pa konpwomèt entegrite nan eleman yo oswa tablo yo tèt yo.
Itilizasyon atmosfè nitwojèn
Itilizasyon yon atmosfè nitwojèn nan fou reflow se yon tandans k ap grandi ki ede amelyore kalite soude pa diminye oksidasyon pandan pwosesis la soude. Fou reflow azòt ka pwodwi pi bon kalite jwenti soude epi redwi ensidans defo soude. Tandans sa a se patikilyèman enpòtan pou fabrike elektwonik segondè fyab, tankou sa yo itilize nan endistri otomobil oswa ayewospasyal.
Konsepsyon kontra enfòmèl ant ak modilè
Kòm enstalasyon fabrikasyon elektwonik yo souvan fè fas a kontrent espas, gen yon demann ogmante pou fou reflow kontra enfòmèl ant ki ka anfòm nan pi piti liy pwodiksyon. Desen modilè yo tou vin popilè, sa ki pèmèt manifaktirè yo fasil elaji oswa modifye kapasite pwodiksyon yo lè yo ajoute modil adisyonèl. Solisyon espas-efikas ak évolutive sa yo ideyal pou manifaktirè ki bezwen byen vit adapte yo ak demann pwodiksyon k ap chanje.
Avansman nan mekanis transporteur
Sistèm transporteur nan yon fou reflow enpòtan anpil pou transpò san pwoblèm PCB atravè zòn chofaj yo. Dènye inovasyon yo te konsantre sou amelyore mekanis sa yo pou jere plizyè gwosè tablo pi efikas ak presizyon. Sistèm transporteur avanse yo fèt pou minimize deformation tablo epi asire ekspoze inifòm nan chalè, ki se patikilyèman enpòtan pou tablo konplèks oswa peple anpil.
